环氧树脂砂浆

一种用于严酷环境的混凝土修补和加固施工的专用材料。

适用于水工建筑抗冲磨损、抗气蚀、抗冻 修复；化工厂、码头、桥梁、涵洞、机场跑道等混凝土修补。

具有高强度，高粘接力，韧性好，良好的抗冲击、防 应用范围 混凝土结构缺损、蜂窝、麻面的修补与加固； 水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融破坏后的修复与保护； 化工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补； 公路、桥梁等主要受力构件的修补与加强； 机场跑道、车间等工程部位的抗磨损防护与修补； 混凝土管道表面缺陷和连接处的快速封闭粘结； 车间、仓库等地面的磨损修复； 预制构件装配缝隙的灌注修补。

 产品特点 抗冲击，耐振动，抗压强度高； 对旧混凝土基层有良好的粘结力； 可潮湿基层粘接，*

使用方法 1、基层要求及处理 打磨去除混凝土基层表面的疏松层，露出坚实骨料，彻底扫净表面浮灰，基层要求坚固，干燥；无贯通宽裂缝。

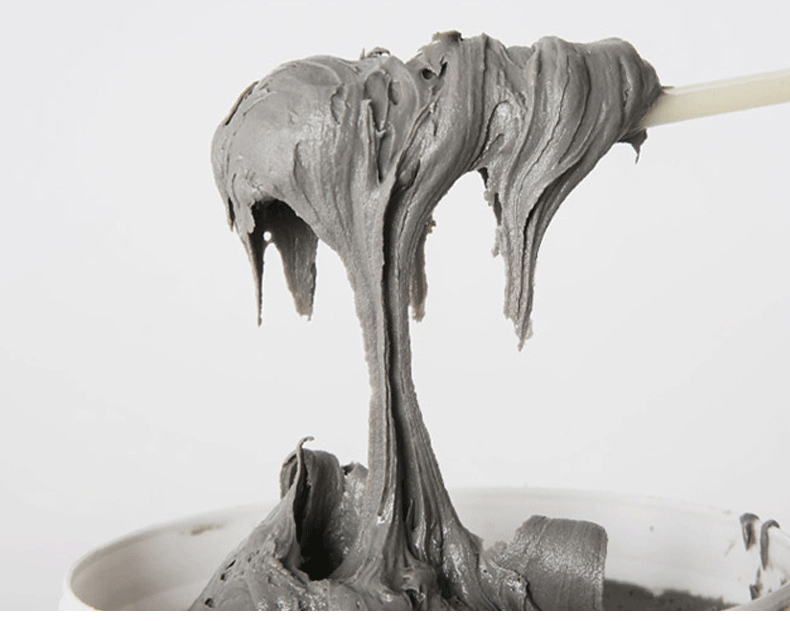

2、材料配制 环氧胶液配比：环氧甲组份 ：环氧乙组份=4：1（重量比）； 环氧砂浆配比：环氧甲组份 ：环氧乙组份：环氧粉料=4：1：20（重量比），根据气温、立面或平面施工调整Z90粉料用量； 甲、乙组份取料容器分开使用，每次配料不宜过多，随配随用，30分钟内用完。

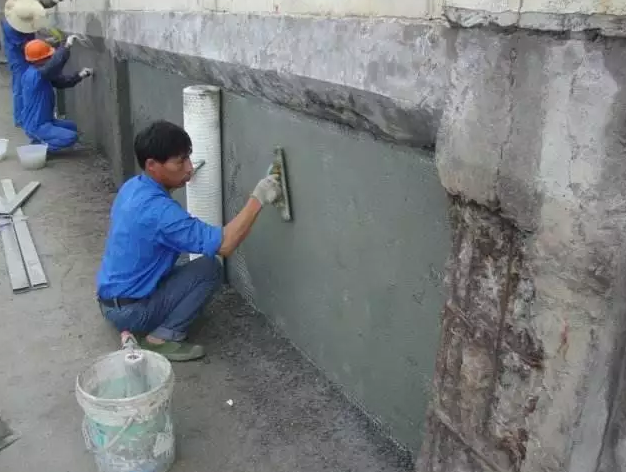

 3、施工 涂刷胶液：将配制好的环氧胶液搅拌均匀，采取辊涂或刷涂的方法，在处理好的基层上涂刷均匀，厚薄一致，确保完全涂满基层。 据气温初凝后）可以进行下道工序； 压抹砂浆：在胶液涂刷后表面变粘（ 手触胶液有拉丝现象）后, 立即压抹配制好的环氧砂浆，同时压实收光；

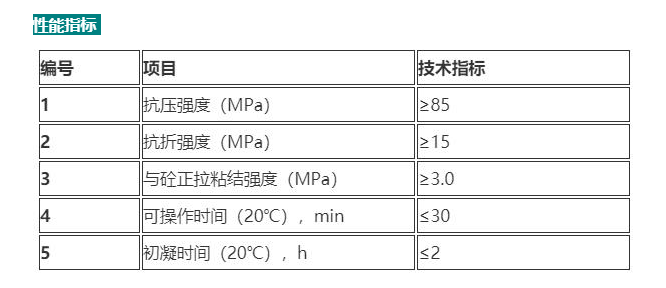

养护：干燥养护7天，可使用。 包装贮存 用量：6kg/m2左右（以结合层厚度3mm计）；

包装：环氧甲组10kg/桶，环氧乙组2.5kg/桶，环氧粉料25kg/袋；

贮存：贮存于5℃以上干燥阴凉处，保质期未开封为12个月。
